 DM britve WIP

View previous topic View next topic Go down
Go to page : 1, 2, 3 ... 10, 11, 12  Next
AuthorMessage
davor_vfr



Posts : 529
Join date : 2011-10-21

PostSubject: DM britve WIP   Fri Nov 09, 2012 5:44 am

Bok,

Nisu noževi, ali oštrice jesu pa evo da postam slikice kako budu tekli radovi...

Prvo bijaše ideja i nacrt...


Odlučio sam se isprobati RWL34 za ovu svrhu...
Materijal stigao...


Nacrt je isprintan i zaljepljen na materijal


Potočkao sam preko nacrta, skinuo nacrt i izgrebao olovkom po materijalu di ću ga rezat...


Last edited by davor_vfr on Fri Dec 13, 2013 12:49 am; edited 3 times in total
Back to top Go down
View user profile http://instagram.com/dmblade#
davor_vfr



Posts : 529
Join date : 2011-10-21

PostSubject: Re: DM britve WIP   Fri Nov 09, 2012 5:46 am

Nastavak....

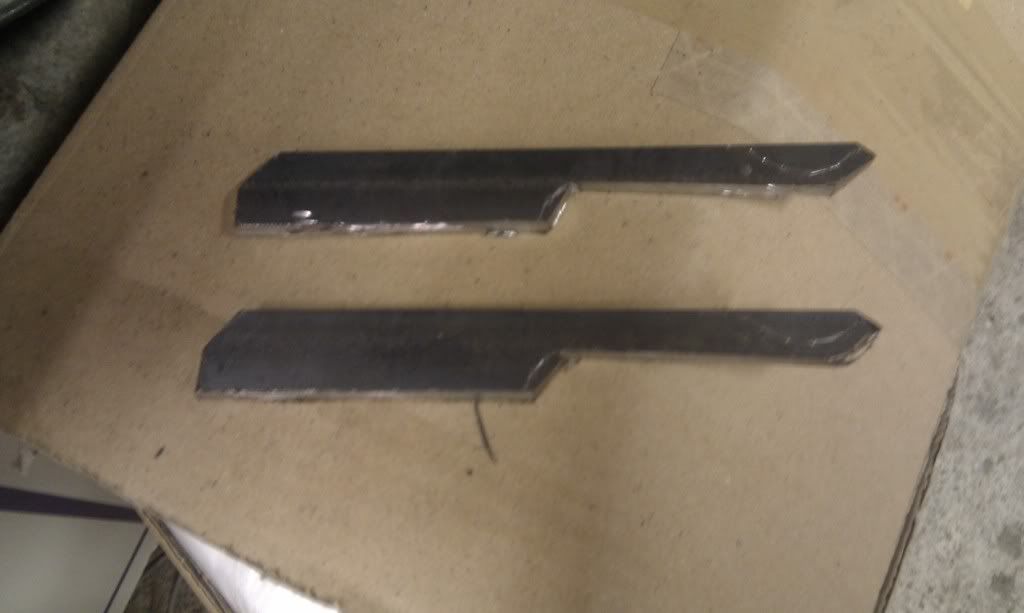

Prvo sam iz flaha po oznakama fleksericom izrezao ugrubo oblike...

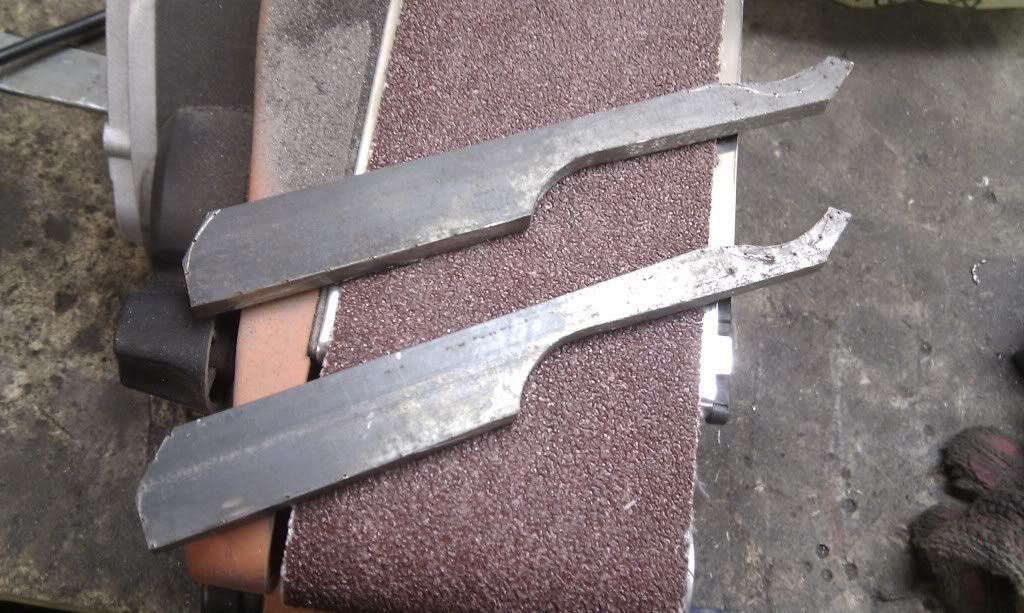

Zatim sam krenuo sa brušenjem na tračnoj brusilici na šmirglu P40


Dok se jedna britva brusila, druga se hladila... ovdje se obe hlade...


Nisam mogao izdržati potegnuo sam malo i bočne stranice da se zasjaji...


Zatim je usljedilo brušenje sa P80, P120, P250


Kontrola odstupanja od prvotnog nacrta... Odstupanja ima, ali nisu na bitnim mjestima.
Meni osobno sadašnji oblik je još i bolji... nekako su mi elegantnije i prirodnije linije...


Bušenje tanga za pin drške (probušio sam rupu 1,5 mm), ako će biti potrebno lako proširim.


I jedna pozerska za kraj.


Sada sljedi filework pa ću tu trebati malo pomoći od vas. Naime nikako se ne mogu odlučiti za dizajn... nekako me najviše privlači Thiers Issardova varijanta jer nije prekičasta...


Kako vam se čini? Ako tko ima bolji prijedlog za filework slušam...

edit...
Malo sam gledao, gruntao i na kraju od svega nacrtao neki svoj dizajn koji je miks svega viđenoga...

Kak vam se čini?
Back to top Go down
View user profile http://instagram.com/dmblade#
Nikin



Posts : 73
Join date : 2012-11-04
Location : Rijeka

PostSubject: Re: DM britve WIP   Fri Nov 09, 2012 6:48 am

Lipo ta Britva izgleda.....dosta je jednostavna pa možda da je "Filework" negdje u sredini-da nije prekompliciran ni prejednostavan...eto to je moje mišljenje.Ova Thiers Issardova varijanta izgleda odlično po meni....šta se toga tiče ima ih mali milion.....
Evo stavio bi Link ali ne mogu jer:New members are not allowed to post external links or emails for 7 days. Please contact the forum administrator for more information.
Sretno :)
Back to top Go down
View user profile
Guest
Guest



PostSubject: Re: DM britve WIP   Fri Nov 09, 2012 9:14 am

Bravo majstore ,jedva cekam da je zavrsis ...Dobar je tvoj filework .. Laughing
Back to top Go down
davor_vfr



Posts : 529
Join date : 2011-10-21

PostSubject: Re: DM britve WIP   Fri Nov 09, 2012 10:26 am

ben-66 wrote:
...Dobar je tvoj filework .. Laughing

Na takav nisam nabasao, vjerujem da i takav postoji već, ali eto meni se tako nekako nametnuo od svega viđenoga...
Back to top Go down
View user profile http://instagram.com/dmblade#
Dule



Posts : 449
Join date : 2011-05-23
Age : 34
Location : Arandjelovac

PostSubject: Re: DM britve WIP   Fri Nov 09, 2012 11:18 am

Izgleda odlicno ali ja se sa ovakvim britvama nebih brijao jer mislim da bi se zaklao u startu.Tebi svaka cast na dizajnu i na radu.Svidja mi se ali nemoj da napravis da bude kicasto,znaci nekad je obicno i najbolje.Ciste linije bez nekih izmisljanja po meni je najbolje.
Back to top Go down
View user profile
predrag1969



Posts : 507
Join date : 2012-03-17
Age : 47
Location : Malojaroslavec, Rusija

PostSubject: Re: DM britve WIP   Fri Nov 09, 2012 11:49 am



odlican pocetak, jako mi se svidja.
Back to top Go down
View user profile
King76



Posts : 30
Join date : 2012-08-01

PostSubject: Re: DM britve WIP   Fri Nov 09, 2012 11:15 pm

Drške npr. od ovako nečega - Malaysian Blackwood

Back to top Go down
View user profile
davor_vfr



Posts : 529
Join date : 2011-10-21

PostSubject: Re: DM britve WIP   Sun Nov 11, 2012 6:10 am

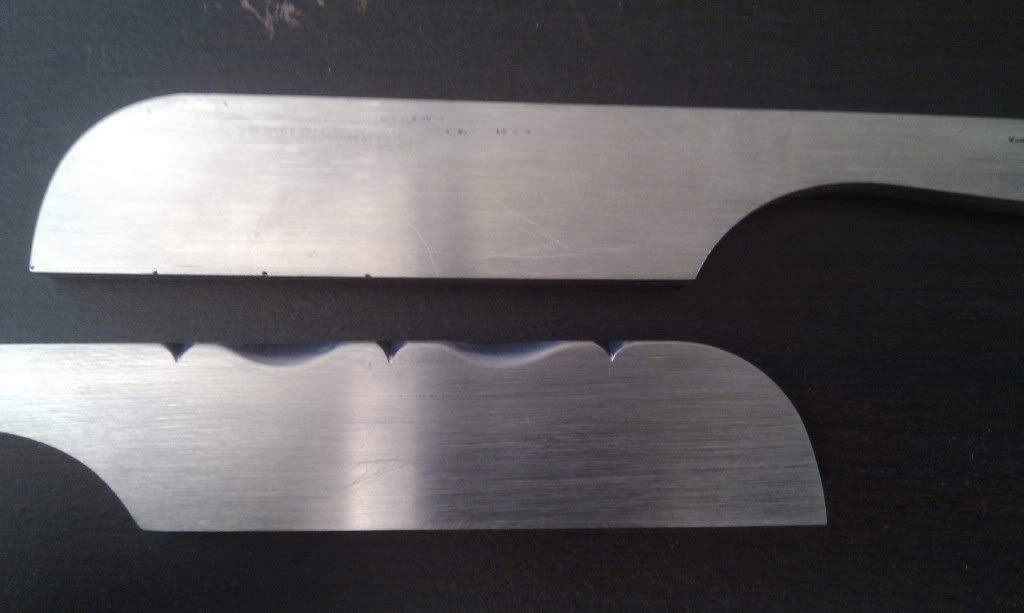

Filework...
Nije baš jednostavno za raditi kako izgleda.
Razmišljanja o Kingovim "zapovjedima" oko zaobljenja fileworka da ne dere strop, te par krivih poteza turpijom osudila su me na izmjenu dizajna...









Treba tu još nešto sitnih poteza turpijom da se ujednače prijelazi i to sve dobro izšmirglati, ali za prvi puta i nije tako loše.
Ja zadovoljan.
Back to top Go down
View user profile http://instagram.com/dmblade#
davor_vfr



Posts : 529
Join date : 2011-10-21

PostSubject: Re: DM britve WIP   Sun Nov 11, 2012 6:11 am

Uhvatio sam malo vremena da sredim i drugu brivu...













Kako malo prakse čini čuda, ovaj put sam bez problema dobio ono što sam htio, a to je da i ova britva izgleda kao i prava i to za duplo manje vremena.

Nadam se da vas ne gnjavim sa previše slika....
Back to top Go down
View user profile http://instagram.com/dmblade#
bezribic



Posts : 335
Join date : 2011-02-09
Age : 45
Location : Slavonski Brod

PostSubject: Re: DM britve WIP   Sun Nov 11, 2012 6:22 am

Ma negnjaviš, samo nastavi nestrpljivo očekujem nastavak .
Back to top Go down
View user profile
Karlo Ban
Admin


Posts : 1686
Join date : 2009-08-22
Location : Zagreb

PostSubject: Re: DM britve WIP   Wed Nov 14, 2012 12:29 pm

bravo, bravo, bravo Very Happy

_________________
www.karlo-ban.com

facebook

https://www.instagram.com/karlo_ban/
Back to top Go down
View user profile http://www.karlo-ban.com
djuragekon



Posts : 327
Join date : 2011-08-28

PostSubject: Re: DM britve WIP   Wed Nov 14, 2012 6:34 pm

Odlicno izgleda, svaka cast na projektu. Koja je debljina celika, jel 5.2 kao na nacrtu?
Back to top Go down
View user profile
davor_vfr



Posts : 529
Join date : 2011-10-21

PostSubject: Re: DM britve WIP   Thu Nov 15, 2012 12:54 am

Karlo Ban wrote:
bravo, bravo, bravo Very Happy

Hvala
Back to top Go down
View user profile http://instagram.com/dmblade#
davor_vfr



Posts : 529
Join date : 2011-10-21

PostSubject: Re: DM britve WIP   Thu Nov 15, 2012 12:55 am

djuragekon wrote:
Odlicno izgleda, svaka cast na projektu. Koja je debljina celika, jel 5.2 kao na nacrtu?

Je. To je jedina dimenzija koja se niti malo nije promjenila od prvog nacrta Smile
Back to top Go down
View user profile http://instagram.com/dmblade#
davor_vfr



Posts : 529
Join date : 2011-10-21

PostSubject: Re: DM britve WIP   Thu Nov 22, 2012 12:51 am

Malo se radilo pa evo reporta...

Mjesto radnje i oprema Smile


Jig iliti vodilica


Prislonjena britva


Negdje na 1/3 brušenja jedne strane

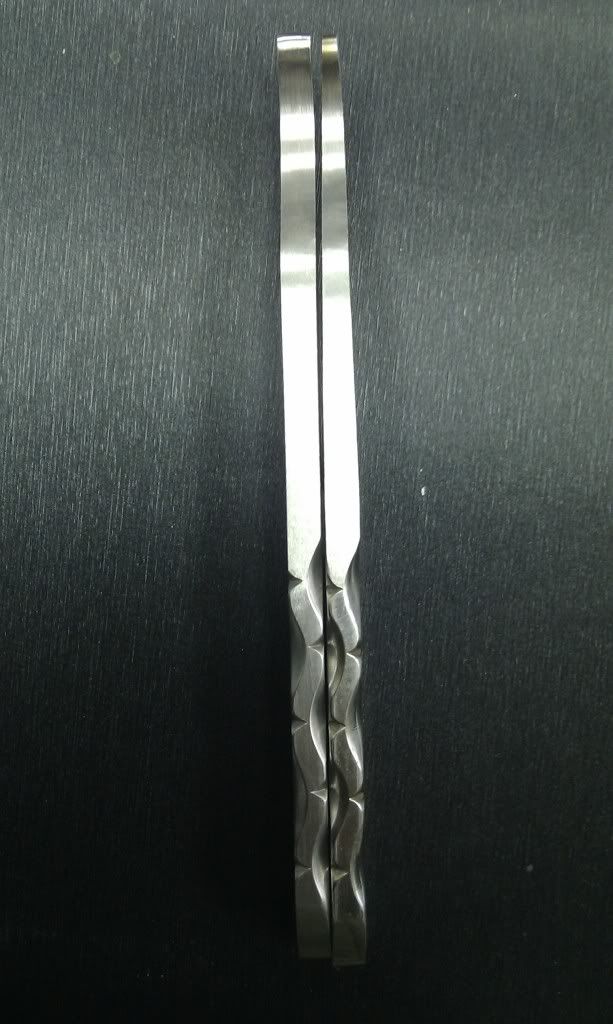

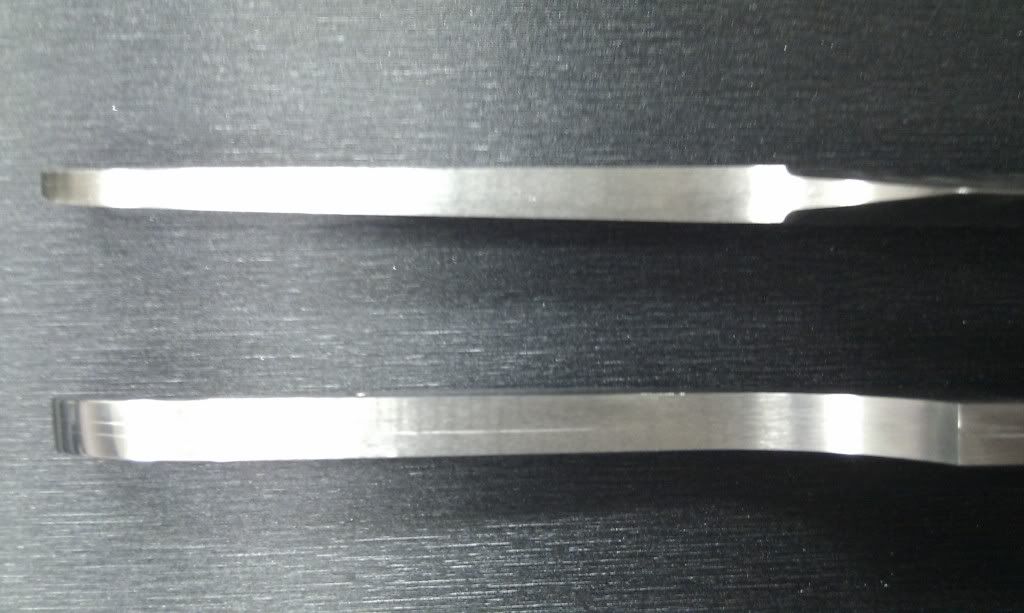

I par fotkica ajmo reći gotove priče...










E sada to treba sve fino pobrusiti, uglancati i pripremiti za kaljenje...
Normalno moram potrošiti još jedno cijelo popodne za izbrusiti drugi primjerak.

Šta sam naučio do sada...
1. Ne žuriti prilikom brušenja - svaki put kad sam požurio sam negdje zaje**o.
2. Filework ne raditi prije grindanja ukoliko se grinda na vodilici jer se utori od fileworka osjete prilikom povlačenja po vodilici.

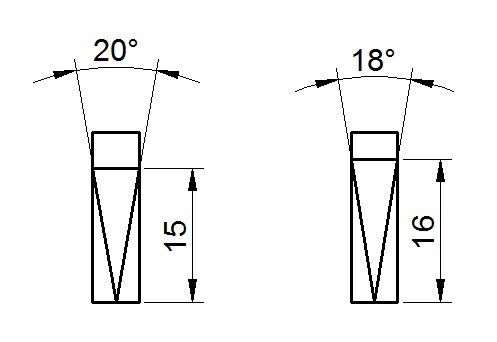

Trenutno sam na visini 15 mm, ali ostalo je još negdje 0,2 mm mesa za skinuti pa će se i to primaknuti prema 16 mm, a i šmirglanjem i poliranjem bočnih stranica ću nekaj skinuti ove dimenzije 5,2 mm pa se nadam da ću se solidno približiti idealnom kutu 18°.



Eto toliko za sada.
Back to top Go down
View user profile http://instagram.com/dmblade#
davor_vfr



Posts : 529
Join date : 2011-10-21

PostSubject: Re: DM britve WIP   Thu Nov 22, 2012 2:36 am

Od sada pa na dalje će se britve moći razlikovati koja je koja Smile



Back to top Go down
View user profile http://instagram.com/dmblade#
Karlo Ban
Admin


Posts : 1686
Join date : 2009-08-22
Location : Zagreb

PostSubject: Re: DM britve WIP   Thu Nov 22, 2012 2:47 am

sad definitivno izgleda ljepse nega na crtezima Very Happy

svaka cast za trud!

_________________
www.karlo-ban.com

facebook

https://www.instagram.com/karlo_ban/
Back to top Go down
View user profile http://www.karlo-ban.com
bezribic



Posts : 335
Join date : 2011-02-09
Age : 45
Location : Slavonski Brod

PostSubject: Re: DM britve WIP   Thu Nov 22, 2012 5:00 am

Prava si majstorčina sa tako skromnim alatom napraviti tako vrhunsku oštricu . Svaka čast !
Back to top Go down
View user profile
davor_vfr



Posts : 529
Join date : 2011-10-21

PostSubject: Re: DM britve WIP   Thu Nov 22, 2012 5:14 am

bezribic wrote:
Prava si majstorčina sa tako skromnim alatom napraviti tako vrhunsku oštricu . Svaka čast !

Hvala!
Radim paralelno i na alatima... jer bez alata nema zanata... Wink
Back to top Go down
View user profile http://instagram.com/dmblade#
Guest
Guest



PostSubject: Re: DM britve WIP   Thu Nov 22, 2012 10:26 am

Bravo .....
Davore ims PM
Back to top Go down
zeljkoolbina



Posts : 203
Join date : 2012-03-02
Age : 40
Location : bezdan

PostSubject: Re: DM britve WIP   Thu Nov 22, 2012 11:36 pm

super izgleda!! svidja mi se sto si opisao problem na koji si naisao u toku rada. mozda neko to iskoristi pa nemora ponoviti istu gresku. ja sam odmah primio na znanje! pozdrav!
Back to top Go down
View user profile
davor_vfr



Posts : 529
Join date : 2011-10-21

PostSubject: Re: DM britve WIP   Thu Nov 29, 2012 1:18 am

Bok ekipa,

Evo malo se raduckalo pa da postavim novosti...

Sami početak grindanja...


Par sati kasnije...


Nakon još par sati grindanja, ukucavanja žigova i probnog poliranja da vidim koliko me još šmirglanja čeka i kako RWL prima poliranje...






Eto toliko. Nisam puno fotkao jer je u principu sve isto kao sa DMK004, ali sam vam uspio snimiti i jedan filmić...

http://s1062.beta.photobucket.com/user/davor_vfr/media/DMK004%20i%20005/VIDEO0070.mp4.html

Ove psovke na kraju zanemarite... jedina pogreška u tih 4-5 sati i normalno da se vidi Sad
Ali nadam se da ću nakon kaljenja i izvlačenja grinda na nulu to uspjeti izvući...

Sada idu na detaljno šmirglanje do nekih P400 i onda na kaljenje...
Back to top Go down
View user profile http://instagram.com/dmblade#
zlatko381981



Posts : 668
Join date : 2010-11-05

PostSubject: Re: DM britve WIP   Thu Nov 29, 2012 4:45 am

Svaka cast MAJSTORE.Ovo prelepo izgleda. Very Happy
Back to top Go down
View user profile
predrag1969



Posts : 507
Join date : 2012-03-17
Age : 47
Location : Malojaroslavec, Rusija

PostSubject: Re: DM britve WIP   Thu Nov 29, 2012 10:28 am

Bravo. Sve ide k tome da će to biti izuzetan rad. Ovdje je poliranje jako važno i moraš ga dovesti do idealnog, ja vjerujem da ti to neće teško pasti.
želim uspešnog okončanja projekta i uskoro novog...
